東京精密圓柱度儀65A
產品說明：

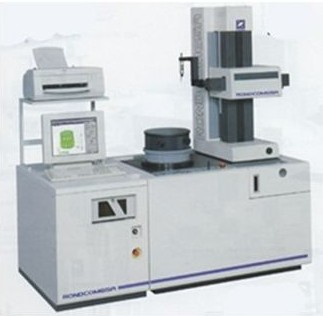

RONDCOM 65A
特點：
= 世界最高等級的回轉精度，達0.01?m
= 配備新一代的解析程序TIMS（東京精密公司的綜合測量程序）
= 世界最大的容許能力（自動調中心·調垂直時間為60秒以內）
= 測量軸采用享有成譽的空氣軸承
= 設計一新，獨樹一幟
= 標準配備有空氣除振臺可確保精度
= 采用附安全裝置的新型傳感器
全自動傳感器支架（選購件）
現正申請專利
全自動傳感器支架有水平面內轉動（XY平面）以及垂直面內回轉（YZ面平）2個回轉軸。以前需要測量人員根據測量部倍位來調整傳感器支架，可以對內徑/外徑/上面/下面/斜面等全部進行自動測量。
規格
型號 | RONDCOM 65A | |||
測量范圍 | 最大測量直徑 | ?420mm | ||
左右進給范圍（R軸） | 220mm | |||
上下進給范圍（Z軸） | 500mm | |||
最大裝載直徑 | ?680mm | |||
最大測量高度 | 外徑500mm、圓度、同軸度測量時為925mm、內徑500mm | |||
回轉精度 | JIS B7451 | (0.010+6H/10000)mm H:從工作臺上面到測量點的高度 | ||
最小平方圓的最大偏差 | (0.05mm +3H/10000) mm | |||
直線度精度 | 上下方向（Z軸） | 0.05mm/100mm、0.2mm/500mm | ||
半徑方向（R軸） | 0.5mm/200mm | |||
平行度精度 | 上下方向（Z軸） | 1.5mm/500mm | ||
指示精度 | 半徑方向（R軸） | （2+L/220）mm L：移動距離 | ||
回轉速度（q軸） | 測量 | 2-10/min | ||
調正時 | 6、10、20/min | |||
上下方向速度（Z軸） | 測量速度 | 0.6-6.0mm | ||
移動速度 | 0.6-30.0mm | |||
徑方向速度（R軸） | 測量速度 | 0.6-6.0mm | ||
移動速度 | 0.6-20.0mm | |||
自動停止 | 功能 | Z軸、R軸 | ||
停止精度 | Z軸±5mm、R軸±5mm | |||
工作臺裝載條件 | 工作臺外徑 | ?290mm | ||
中心調整范圍 | ±5mm | |||
自動調整范圍 | ±10（自動/手動） | |||
裝載質量 | 60kg（測量、中心調整均可） | |||
傳感器 | 測量力 | 30-100mN(可變) | ||
測針形狀 | ?1.6mm超硬球 | |||
形狀誤差的圓度評價方法 | MZC（最小領域中心法）、LSC（最小平方中心法）、MIC（最大內接圓中心法）、MCC（最小外接圓中心法）NC（無修正） | |||
測量項目 | 回轉方向 | 圓度、平面度、平行度、同心度、同軸度、徑偏差、厚度偏差度、直角度、振動、直徑值 | ||
直線方向（Z） | 圓度、斜度、圓柱度、直角度、平行度 | |||
半徑方向（R） | 直線度 | |||
功能 | CNC測量功能、刻痕跡記錄功能（水平/角度/游標）參數的設計對照 | |||
濾波種類 | 數字濾波器（2RC/高斯） | |||
濾波值 | 回轉方向 | 15、50、150、500、15-500峰/回轉 | ||
直線方向（Z） | 0.025、0.08、0.25、0.8、2.5、8mm | |||
顯示裝置 | 顯示器 | 彩色液晶顯示器 | ||
內容 | 測量條件、測量參數、形狀圖形、（展開圖形、立體圖形、遮蔽） | |||
打印機輸出條件、注釋、錯誤信息等 | ||||
記錄裝置 | 方式 | 選擇彩色打印機/激光打印機 | ||
測量倍率 | 倍率 | 10~200K（22步級）、Auto、測量倍率 | ||
