功能的濃縮—使用簡便的正宗的小型機

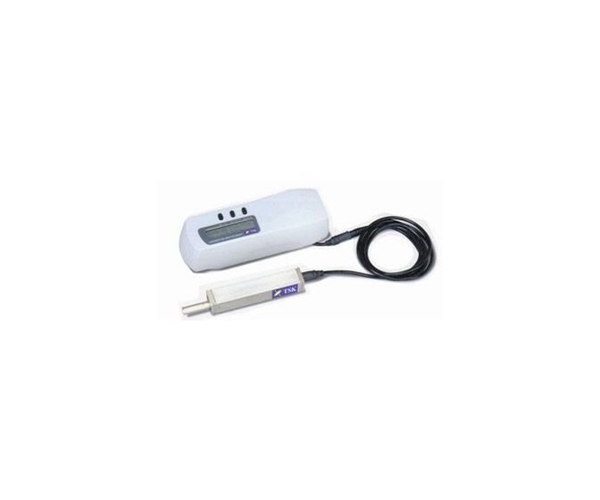

HANDYSURF E-35B
簡易操作—AI功能
= 根據測量面的不同，以最佳的條件自動設定測量范圍、評價長度、濾波值、記錄倍率（使用打印機時），進行測量。（現正申請專利）
世界各國通用—E-35A
= 標準配備符合ISO、JIS（2001/1994/1982）、ASME、CNOMO等各國規格。有日語、英語、德語、法語、意大處語、西班牙語、葡萄牙語等7國語言可供選擇。本測量機通過了歐洲的安全規格CE標志。
數據直接傳輸?shù)诫娔X
= 標準配備有串行端口（RS-232C）?？芍苯訉y量條件、參數值、形狀曲線數據傳輸?shù)诫娔X。
更加適宜現場使用—數據保存/充電式電池
= 內置存儲器可以保存10個數據，測量數據可隨時任意調出輸出。此外，HANDYSURF和打印機備有充電式電池，最適于在沒有電源的現場使用。
可以任何姿勢進行測量
= HANDYSURF體積小、重量輕、不僅可以水平面，還可以傾斜面、垂直面、天棚面等各種姿勢進行測量。根據目的不同，可以選擇使用顯示部與驅動部一體化的測量或是彼此獨立的測量。
可更換的變位形傳感器
= 變位形傳感器可準確、如實地測量表面粗糙度。
由于傳感器采用更換方式，使用細孔、深槽等專用的傳感器（特別配件）可以簡單地進行各種各樣的測量。
規格
型號 | HANDYSURF E-35B | ||
測量范圍 | Z軸（縱向） | ±160mm | |
X軸（橫向） | 12.5mm | ||
分辨率 | Z軸（縱向） | 0.01mm±20mm~0.08mm/±160mm | |
分析項目 | 使用規格 | JIS-2001,JIS-1994,JIS-1982,ISO-1997,ISO-1984.DIN-1990,ASME-1995,CNOMO規格 | |
參數 | JIS-2001 Motif | Pt,Rq,Rz,Rzmax,Rp, Rt,R3z, RSm, Pc, Rk, Rok, Rvk, Mr1, Mr2, VO, K, Rmr, R ,Rx, AR ,W, Wx, AW ,Wte | |
評價曲線 | 剖面曲線、粗糙度曲線、ISO13565特殊粗糙度曲線、粗糙度中心曲線（Motif）、波紋度中心曲線（Motif）、包絡波紋度曲線 | ||
濾波器 | 濾波方式 濾波值 | 高斯濾波器、2RC濾波器 lC:0.08,0.25,0.8,2.5mm、ls:2.5,8mm | |
評價長度 | 固定模式 任意模式 | 濾波值X5 0.4-12.5mm(0.1mm單位) | |
驅動速度 | 0.6mm/S(返回1mm/S) | ||
傳感器 | 測量方式 測針 測量力 滑塊 | 差動電感（變位形） 金剛石、900圓錐、5mmR 4mN以下 藍寶石、32mmR(軌跡方向) | |
各要素 | 電源 耗電量 質量 外形尺寸 | 內置充電電池（通過AC電源適配器充電） 約1VA 約600g 210（W）*70（D）*60（H）mm | |
標準配件 | 標準片（E-MC-S24B）、后側調整工具（E-WJ-S64A）、延長電纜（E-SC-S255A） 攜帶箱（E-MA-S35A）、AC適配器、操作說明書 | ||
打印機（選購件）
名稱 | 小型打印機II | |
型號 | E-RC-S25A | |
打印方式 | 感熱線點方式 | |
記錄曲線 | 剖面曲線、粗糙度曲線、負荷曲線、粗糙度中心曲線（Motif）、包絡波紋度曲線 | |
記錄倍率 | 縱向（V） | ×100, ×200, ×500, ×1K, ×2K, ×5K, ×10K,AUTO |
縱向（H） | ×1, ×2, ×5,×10, ×20, ×50, ×100, ×200,AUTO | |
各要素 | 質量 | 約390g |
外觀尺寸 | 140（W）×100（D）×40（H）mm | |
配件 | 記錄紙：E-CH-S25A、連接用電纜：E-SC-S245A | |
